Concrete Hammer Test Manual

Name: Concrete Hammer Test Manual - tossteknik.id
SKU: ZC3-A

ZC3-A

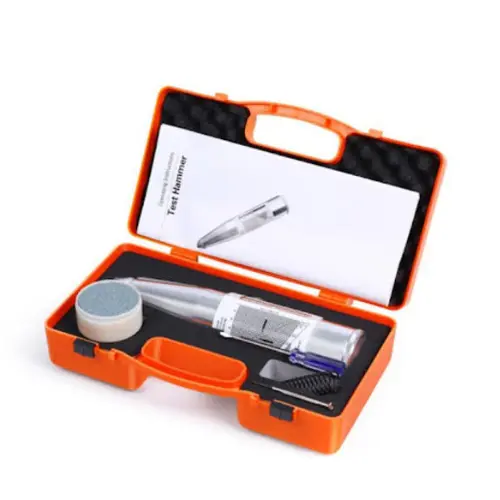

Concrete Hammer Test Manual ZC3-A adalah alat uji Non-Destructive Test (NDT) yang digunakan untuk mengukur dan memperkirakan kuat tekan beton tanpa merusak struktur. Alat ini bekerja menggunakan metode rebound hammer (Schmidt Hammer), yaitu mengukur nilai pantulan (rebound value) setelah massa pegas menumbuk permukaan beton.

Nilai pantulan tersebut kemudian digunakan sebagai acuan untuk memperkirakan mutu dan keseragaman beton pada kolom, balok, pelat, dinding, maupun struktur beton lainnya. Dengan desain yang ringan, portabel, dan tidak memerlukan sumber listrik, ZC3-A menjadi pilihan ideal bagi kontraktor, konsultan pengawas, laboratorium teknik sipil, serta perusahaan inspeksi bangunan.

Keunggulan

Menguji mutu beton tanpa merusak struktur bangunan.
Menghasilkan pengukuran yang cepat, praktis, dan mudah dilakukan di lapangan.
Tidak memerlukan listrik maupun baterai karena bekerja secara mekanis.
Ringan dan portabel sehingga mudah dibawa ke berbagai lokasi proyek.
Memiliki akurasi yang baik untuk evaluasi mutu beton dan keseragaman struktur.
Cocok untuk beton dengan kisaran mutu 10–60 MPa.
Memenuhi standar pengujian seperti ASTM C805, EN 12504-2, dan JGJ/T23-2001.

Additional information

Weight	1 kg
Dimensi	± Ø54 × 280 mm
Jenis Alat	Manual Concrete Rebound Hammer / Schmidt Hammer
Metode Pengujian	Non-Destructive Test (NDT)
Rentang Pengukuran	10 – 60 MPa
Energi Tumbukan	2,207 Joule (0,225 kgf·m)
Panjang Pegas	75 ± 0,3 mm
Nilai Rebound pada Steel Anvil	80 ± 2
Radius Ujung Penumbuk	25 ± 1 mm
Suhu Kerja	-10°C hingga +50°C
Kelembapan Kerja	≤90% RH

Aplikasi :

Pengujian kuat tekan beton secara non-destruktif.
Pemeriksaan mutu beton pada kolom, balok, pelat, dan dinding.
Inspeksi struktur gedung, jembatan, bendungan, dan jalan beton.
Quality control pada proyek konstruksi.
Laboratorium teknik sipil dan perusahaan pengujian material.
Evaluasi kondisi struktur beton sebelum renovasi atau rehabilitasi.

Perawatan :

Bersihkan permukaan alat setelah selesai digunakan agar bebas dari debu dan kotoran.
Simpan alat di dalam carrying case untuk melindungi dari benturan dan kelembapan.
Lakukan kalibrasi secara berkala menggunakan steel anvil untuk memastikan akurasi pengukuran.
Hindari menjatuhkan atau membenturkan alat karena dapat memengaruhi mekanisme internal.
Gunakan hanya pada permukaan beton yang bersih, rata, dan kering untuk memperoleh hasil pengujian yang akurat.
Periksa kondisi pegas, penumbuk, dan indikator secara berkala, lalu lakukan servis jika diperlukan.
